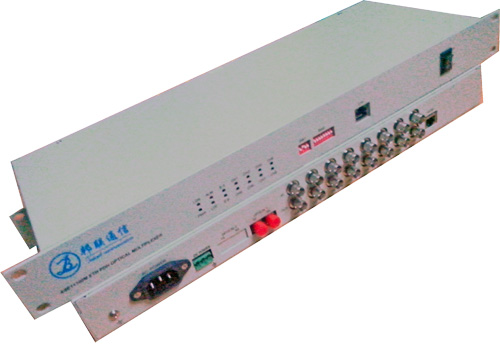

8E1+100M PDH光端机

 产品概述:

邦联通信标准型PDH光端机系列产品是通过光纤来远距离传送单路或多路E1业务,它采用了业内领先的技术及专用的超大规模集成电路,并结合专用数字复接芯片开发而成的光传输产品。该类设备支持点到点组网,易于安装维护,配合机箱可实现局端、远端统一网管,可以迅速实现故障定位,在加快故障响应速度的同时,节省了运维成本。
  8E1+100 PDH光端机为PDH光传输系统提供8M的传输容量,接口包括E1V.3510/100Base-T

产品特征:

以太网接口速率10M/100M自适应,支持VLAN协议;
提供命令E1对端环回功能,光路本端自环功能;
采用全数字化时钟恢复和平滑锁相技术,可靠性高兼容性好;
完备的电源、链路、告警指示功能,本端设备可实时监控对端设备的当前状态;
提供支路告警和声音告警屏蔽;
提供一路公务电话接口,不占用E1通道,可方便地与对端进行联系;
双纤双向和单纤双向机型可选;
光接口可选SC/PC, FC/PC
符合电信级运营要求,平均无故障时间(MTBF10万小时以上;
具有高可靠性,提供19“机架安装、台置、壁挂、插卡,同时具备交直流供电;
电源可以选择交流220V、直流-48V,整机功耗<5W;

技术参数
光接口特性:
光纤类型:单模光纤8.3/1258.7/1259/12510/125
光纤波长:1310nm
光纤接口:FCSC可选
光路码速:8E1PDH为33.792Mbit/s,4E1+100MPDH155Mbit/s
光路码型:4E1PDH1B1H,33.792Mbit/s,4E1+100MPDH1B2B
   源:LD
传输距离:大于40km(LM)
大于60km(LH)
输出光功率:≥-13dBm
接收器类型:PINFET
接收灵敏度:≤-38dBm(BER≤10-11)

E1接口特性:
接口码型:HDB3
接口码速:2.048Mbit/s±50ppm
接口特性:ITU-T G.703
接口阻抗:75Ω不平衡/120Ω平衡
接口类型:BNCRJ45

以太网接口特性
接口速率:10/100自适应
接口协议:IEEE802.3IEEE802.3UIEEE802.1dIEEE802.1Q
物理接口:RJ45

RS232接口
工作方式:≤19.2Kbit/s 异步串行;
接口类型:RJ-45

电源:
   压:AC180V~240V
DC-36V~DC-72V
DC+20V~DC+36V
   耗:<6W

环境:
工作温度:0~50
贮存温度:-40~+70
相对湿度:5%-95%无冷凝
外形尺寸:482mm×200mm×44mm
