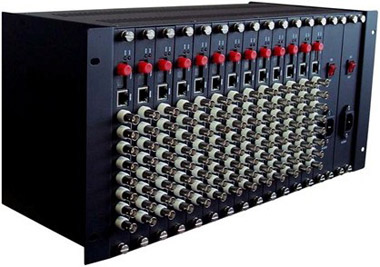

5U,19英寸网管型视频光端机机架
产品概述:

BL-8V8005U邦联通信自主研发生产的大容量、多业务高扩展性的综合光传输平台,采用模块化功能办卡设计方式,支持视频、数据、电话、音频、开关量、以太网及E1等,大幅提升对综合业务接口的扩展能力,并具有良好的升级扩容性,可选配支持SNMP方式的网管板卡,实现设备的全面监控网管功能。
产品特点:
●  12个业务槽位,1个网管卡槽位,上述各类视频光端机模块任意混插
● 全数字无压缩无损伤广播级传输
● 支持任何分辨率视频信号
● 支持视频无损伤再生中继
● 自动兼容PAL,NTSC SECAM视频制式
● 支持视/音频、数据、以太网、电话、语音、E1传输等多种业务接口
● 接口业务种类丰富,模块化配置,按需灵活配置
● 千兆光纤传输技术,大容量,易升级
● 单多模光纤传输,单纤和双纤任意选择,距离0-120KM
● 专用ASIC设计及DSP技术,独特的防雷设计
● 工程安装简便,无需任何光电调节
● 19英寸5U插卡式(5U机框可支持混插)
技术参数:

视频接口
视频输入/输出阻抗:75Ω非平衡(BNC)
视频输入/输出电压: 典型峰值1Vp-p,最大1.5Vp-p
信号制式: PAL/NTSC/SECAM
采样编码:8bit/10bit
采样频率:16.5MHz视频带宽: 8MHz
插入增益:1?%微分增益: ≤1%
微分相位: ≤1o
信噪比(SNR): > 67dB (加权)

音频接口
方向:双向
数字采样: 16bit @ 48k
频宽: 10Hz ~ 24KHz
最大输入输出电压:2Vp-p
信噪比 (SNR): >75 dB

以太网接口
以太网协议:符合IEEE802.3 10/100Base-T
网络速率:线速100M支持VLAN隔离
数据接口
方向:双向
带宽: 180Kbps
标准: RS-232/RS-422/RS-485
误码率:<10-9

光纤接口
接口类型:单纤FC/SC
波长:850nm,1310nm,1490mm,1550nm
发射功率:-5~-8dbm
接收灵敏度:-23~-26dbm
环境MTBF:> 100,000 hours
工作温度:-40oC ~ 70oC
存储温度:-40oC ~ 85oC
工作湿度:0% to 95%,无凝露
