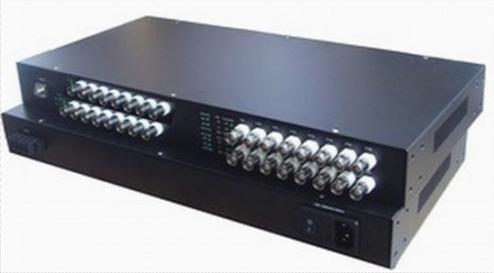

32路视频光端机

产品介绍:

      本系列数字光端机采用全数字通信方式,可在一根光纤上同时传输32路正向视频,1路或2路RS485/422反向数据。视频采用非压缩数字视频编码,视频格式兼容PAL、NTSC、SECAM制式,能提供广播级的图像质量。高质量的视频效果可满足用户的多种需求,即插即用的设计使得安装简单易行,无需进行现场调试,能在不同的工作环境下,长时间的稳定工作。电源及其它参数状态指示的LED灯,可监视系统的运行状况。产品特有防雷设计,保证设备的稳定性,无电磁、射频干扰,无地电流。该产品既具有数字传输方式高质量、长距离的优点,又具有价格低廉的优势,是理想的视频远距离光纤传输设备。

产品特点:
10 位数字编码及无压缩式视频传输
支持任何高分辩率视频信号
5Hz-10MHz 视频通道
自动兼容 PAL 、NTSC 、SECAM 视频制式
带 APC 电路,输出光功率恒定,动态范围大
在光功率允许范围内视频质量与传输距离无关
支持视频、数据、音频的并行传输,双向/单向可选
使用过程中无需停机维护,可带电热插拔
千兆光纤传输,大容量,易升级
电源和其它参数状态指示的 LED 可监视系统的运行状况
支持任何高分辨率视频信号
支持视频无损再生中继
支持RS232/RS485/RS422或曼彻斯特码
先进自适应技术,使用时无需进行现场的电气或光学调节
工业级模块化设计使设备可靠灵活
可自动恢复过载保护
独特全内置电源设计
支持用户定制

适用环境:
安防系统
电视医疗
高保真视频电视电话会议
楼宇实时监控控制系统
智能交通监控系统( ITS)
远程多媒体教学 / 校园监控
长距离广播电视传输系统

光纤特性:
波 长:单模1310nm/1550nm;
多模850nm/1310nm
光纤芯数:收发双芯,收发单芯
发送功率:-9dBm/-5dBm
传输长度:0-40公里/100公里
接收灵敏度:优于-36dBm
连 接 器:SC/FC/ST
特点:可根据用户需求定制为不同的接口类型。

视频特性
视频接口数:32路视频
视频接口形式:BNC
信号制式: PAL/NTSC/SECAM
标称输入输出电平: 1Vp-p
视频输入/输出阻抗: 75Ω不平衡)
视频输入/输出电压: 1VP - P(峰- 峰值)
视频带宽:8MHz
视频采样:15MHz高速采样
微分增益:(10%-90%APL) DG <1%( 典型值)
微分相位:(10%-90%APL) DP <0.7o( 典型值)
视频信噪比 (加权):S/N ≥ 70dB (最大光学链路损耗时)
色亮度延时差10ns(典型值)
色亮度增益差:±10%(典型值)
注:支持正向、反向、双向视频。

数据特性
数据通道数:1路反向数据
接口类型:RS232/RS485/RS422/ Manchester码
数据接口端子:标准工业接线端子或RJ45
接口信号: RS-232、RS-422、RS-485 、曼码/ Biphase、开关信号
接口特性: 满足ITU-T V.24标准
连接方式: DCE
码速率: 0~256Kbps
误码率:≤10-9
注:支持正向、反向、双向数据。

音频特性
音频通道数:1路双向音频(可选)
每通道带宽:20Hz~20KHz
采样频率:96KHz
量化等级:24bit
输入阻抗(Line-in):47KΩ/非平衡
输出阻抗(Line-out):10KΩ非平衡
标称输入输出电平:2Vp-p
非平衡加权信噪比:75dB(典型值)
总谐波失真:0.1%(典型值)

开关量接口参数(RJ45/接线端子)
响应时间: <0.5ms
开关接口: 光MOS继电器 350V/120mA
物理接口: RJ45

电话接口----FXO/FXS接口参数(RJ45/RJ11
FXS电话口
振铃电压: 75V
振铃频率: 25HZ
二线输入阻抗: 600Ω(摘机)
回 损: 40 dB
FXO交换机接口
振铃检测电压: 35V
振铃检测频率: 17HZ-60HZ
二线输入阻抗: 600Ω(摘机)
回 损: 40 dB
特点:可选 RS232/RS485/RS422 等不同类型的数据接口,或同时具有。

以太网数据接口参数(RJ45
速 率: 10M或10/100M自适应
协 议: 支持IEEE 802.3,IEEE 802.1Q(VLAN)
物理接口: RJ45座, 支持Auto-MDIX
工作模式: 全双工/半双工自适应

一般指标:
环境温度: -30 ℃~+75 ℃
贮存温度: -40 ℃~+85 ℃
相对湿度: 0~95% (无冷凝结)
外型尺寸:483mm(长)x170mm(宽)x55mm(高)
额定供电电压: AC220V/50Hz
内部电源功耗: 2.5 W
MTBF:≥105 小时
